低功耗低成本BLE發射器MG223基于巨微薪火架構的藍牙射頻、基帶和協議棧，根據自研藍牙基帶和藍牙5.1廣播的特點，做了面向無線傳感器的簡化和創新，使之更加適合廣泛的輕量級藍牙無線傳感的應用。MG223符合藍牙5.1廣播發射規范，現已獲得SIG的認證，目前的市場應用有藍牙秤，溫濕度計，跳繩，血氧儀，血糖儀等。

    特點
    -電源電壓2.0~3.6，可以采用一個紐扣電池（3.0v）供電
    -0.2uA待機電流
    -14.5mA@0dBm持續發射
    -MSOP10封裝，Pin2pin兼容MG123
    -只需低成本MCU配合

    MG223藍牙芯片內部集成了發射機、GFSK調制解調器和BLE基帶處理，符合藍牙5.1核心協議。MG223通過3線SPI接口或者I2C接口與MCU進行通信。采用MSOP10封裝，只需搭配低成本MCU和少數外圍被動器件，即可實現BLE廣播、藍牙電子秤等應用。我司英尚微電子支持提供樣品測試及相關技術支持。

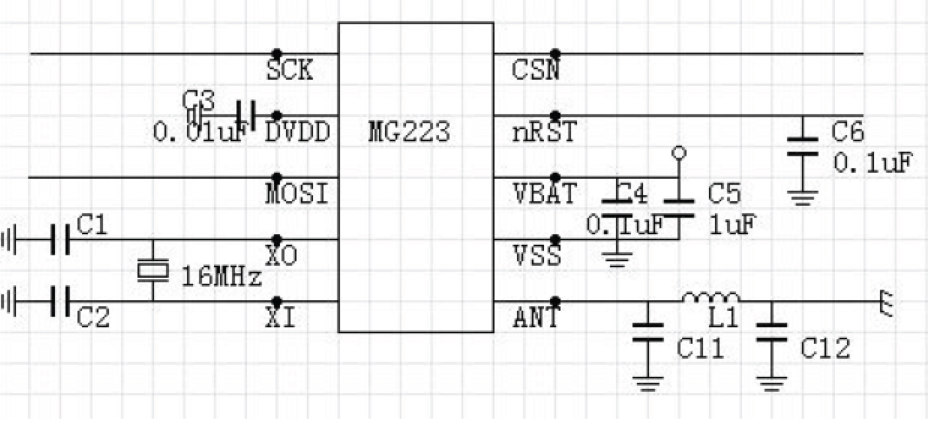

    MG223 的典型應用電路原理圖



本文關鍵詞：藍牙芯片,MG223,BLE發射器

相關文章： 藍牙連接入門神器-- MG-LINK藍牙5.0串口模塊
